Model EWK-DC Centrífuga circuit tancat

Torres de refrigeració compactes de circuit tancat, pre-muntades en fàbrica. En aquest cas s’incorpora un ventilador centrífug i silenciadors en aspiració i impulsió per reduir a el màxim el nivell sonor.

Característiques generals
  • Molt baix nivell de soroll
  • Baixa silueta (Alçada reduïda)
  • Total aïllament de vibracions
  • Carcassa de polièster lliure de corrosió
  • Totalment muntada a la nostra fàbrica
  • Bancada incorporada
  • Bateria Sulzer H.C.S (High Conductivity System)
  • Modularitat
  • Ventiladors amb protecció en pintura de pols d’epoxi
Documentació

Manual d’operació i manteniment
Catàleg de producte
Nivells de soroll
Pèrdua de càrrega en toveres
Termòmetres humits Catalunya
Termòmetres humits Espanya

Software càlcul

Descripció

Model EWK-DC Centrífuga circuit tancat

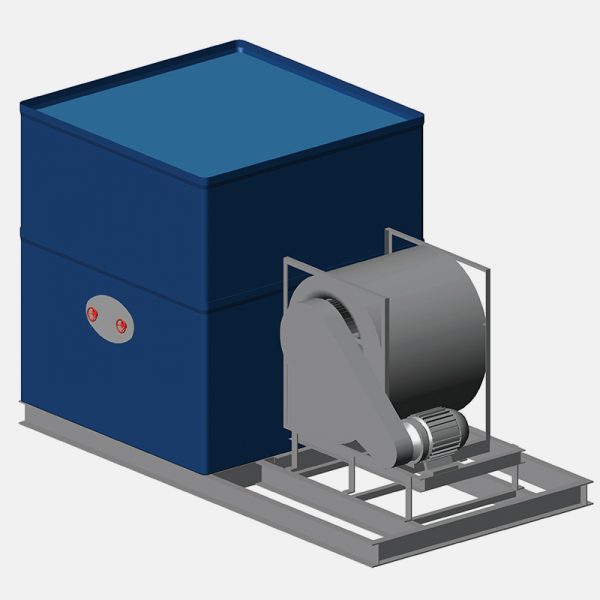

Model EWK-DC Centrífuga circuit tancat. Torres de circuit tancat. El fluid a refrigerar és circulat sense contacte directe amb l’ambient exterior

Torres de refrigeració compactes de circuit tancat, pre-muntades en fàbrica. En aquest cas s’incorpora un ventilador centrífug i silenciadors en aspiració i impulsió per reduir a el màxim el nivell sonor.

Característiques generals
  • Molt baix nivell de soroll
  • Baixa silueta (Alçada reduïda)
  • Total aïllament de vibracions
  • Carcassa de polièster lliure de corrosió
  • Totalment muntada a la nostra fàbrica
  • Bancada incorporada
  • Bateria Sulzer H.C.S (High Conductivity System)
  • Modularitat
  • Ventiladors amb protecció en pintura de pols d’epoxi
Documentació

Manual d’operació i manteniment
Catàleg de producte
Nivells de soroll
Pèrdua de càrrega en toveres
Termòmetres humits Catalunya
Termòmetres humits Espanya

Software càlcul

Principi de funcionament: Torres de circuit tancat

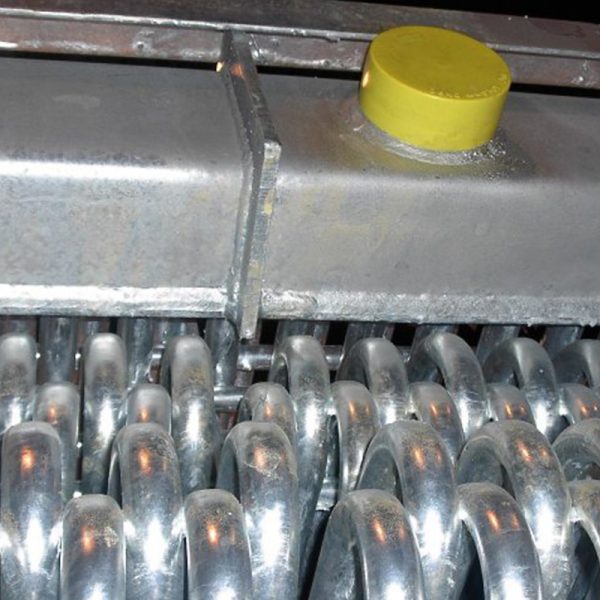

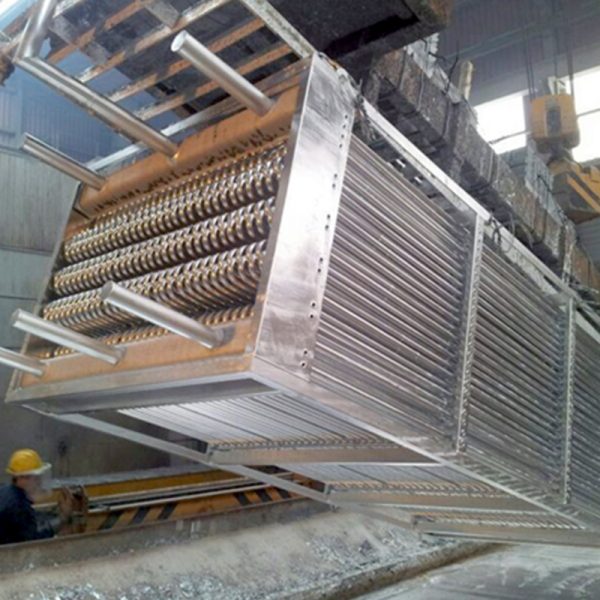

El fluid a refrigerar (generalment aigua o aigua glicolada) és circulat a través dels tubs de la bateria d’intercanvi, sense que hi hagi contacte directe amb l’ambient exterior, aconseguint així preservar el fluid de l’circuit primari de qualsevol brutícia o contaminació. La calor es transmet des del fluid, a través de les parets dels tubs, cap a l’aigua que és contínuament ruixada sobre la bateria. El ventilador, situat a la part inferior de la torre, empeny l’aire a contracorrent de l’aigua, evaporant una petita quantitat de la mateixa, absorbint així la calor latent d’evaporació i descarregant en l’atmosfera. La resta de l’aigua és recirculada mitjançant una bomba que impulsa l’aigua des de la safata fins als polvoritzadors (circuits secundaris). Una petita quantitat de calor és transmesa a l’aire exterior per convecció, com si es tractés d’un aerorefrigerant. Així mateix, en aquells casos en què per les condicions ambientals o la duresa de l’aigua perdin rendiment, les bateries tipus SULZER permeten fins i tot ser extretes, decapades i regalvanizadas amb facilitat.

Equipament addicional EWK-DC
  • Atenuadors de soroll per a entrada d’aire i sortida.
  • Interruptor de vibracions.
  • Winter Pack (Resistències i termòstats)
  • Variador de freqüència.
  • Equips complets per a tractament d’aigua
  • Control de nivell d’aigua
Característiques tècniques
Model *Dissipació
kw
Pes buit
kg
Pes servei
kg
Bomba Recirculació
kw
Potència ventilador
kw
Llarg
mm
Ample
mm
Alt
mm
Pla Dim. Pla
DWG
Car. Tècniques
SENSE SILENCIADORS
EWK-DC 225/3 99 1360* 2360* 0.75 3.0 3459 1612 2170 seleccionar seleccionar [-]
EWK-DC 225/4 128 1480* 2480* 0.75 3.0 3459 1612 2470 seleccionar seleccionar [-]
EWK-DC 225/5 165 1660* 2660* 0.75 3.0 3459 1612 2470 seleccionar seleccionar [-]
EWK-DC 324/3 180 1705* 3180* 1.5 4.0 3784 1896 2215 seleccionar seleccionar [-]
EWK-DC 324/4 203 1901* 3450* 1.5 4.0 3784 1896 2535 seleccionar seleccionar [-]
EWK-DC 324/5 230 2145* 3780* 1.5 4.0 3784 1896 2535 seleccionar seleccionar [-]
EWK-DC 450/3 218 2040* 3920* 2.2 7.5 4395 2209 2265 seleccionar seleccionar [-]
EWK-DC 450/4 301 2275* 4185* 2.2 7.5 4395 2209 2565 seleccionar seleccionar [-]
EWK-DC 450/5 383 2585* 4465* 2.2 7.5 4395 2209 2565 seleccionar seleccionar [-]
EWK-DC 680/3 383 3280* 6200* 4.0 7.5 5431 2369 2600 seleccionar seleccionar [-]
EWK-DC 680/4 410 3600* 6500* 4.0 7.5 5431 2369 2870 seleccionar seleccionar [-]
EWK-DC 680/5 450 3960* 6900* 4.0 7.5 5431 2369 2870 seleccionar seleccionar [-]
EWK-DC 900/3 492 3880* 7200* 4.0 11.0 6762 2092 2600 seleccionar seleccionar [-]
EWK-DC 900/4 555 4200* 7600* 4.0 11.0 6762 2092 2870 seleccionar seleccionar [-]
EWK-DC 900/5 559 4560* 8010* 4.0 11.0 6762 2092 2870 seleccionar seleccionar [-]
CON SILENCIADORES
EWK-DAC 225/3 99 1710* 2710* 0.75 3.0 4459 1612 3165 seleccionar seleccionar [-]
EWK-DAC 225/4 128 1830* 2830* 0.75 3.0 4459 1612 3165 seleccionar seleccionar [-]
EWK-DAC 225/5 165 2010* 3010* 0.75 3.0 4459 1612 3165 seleccionar seleccionar [-]
EWK-DAC 324/3 180 2355* 3855* 1.5 4.0 4784 1896 3230 seleccionar seleccionar [-]
EWK-DAC 324/4 203 2551* 4051* 1.5 4.0 4784 1896 3550 seleccionar seleccionar [-]
EWK-DAC 324/5 230 2795* 4295* 1.5 4.0 4784 1896 3550 seleccionar seleccionar [-]
EWK-DAC 450/3 218 2640* 4630* 2.2 7.5 5340 2209 3300 seleccionar seleccionar [-]
EWK-DAC 450/4 301 2875* 4865* 2.2 7.5 5340 2209 3600 seleccionar seleccionar [-]
EWK-DAC 450/5 383 3185* 5175* 2.2 7.5 5340 2209 3600 seleccionar seleccionar [-]
EWK-DAC 680/3 383 3400* 6700* 4.0 7.5 6426 2369 3890 seleccionar seleccionar [-]
EWK-DAC 680/4 410 3800* 7100* 4.0 7.5 6426 2369 4160 seleccionar seleccionar [-]
EWK-DAC 680/5 450 4200* 7500* 4.0 7.5 6426 2369 4160 seleccionar seleccionar [-]
EWK-DAC 900/3 492 5030* 8400* 4.0 11.0 7772 2092 3890 seleccionar seleccionar [-]
EWK-DAC 900/4 555 5350* 8800* 4.0 11.0 7772 2092 4160 seleccionar seleccionar [-]
EWK-DAC 900/5 559 5710* 9160* 4.0 11.0 7772 2092 4160 seleccionar seleccionar [-]

* Potència dissipada en condiciones Següents: Tin: 35,0 ºC, Tout: 30,0 ºC, TWB: 24,0 ºC
