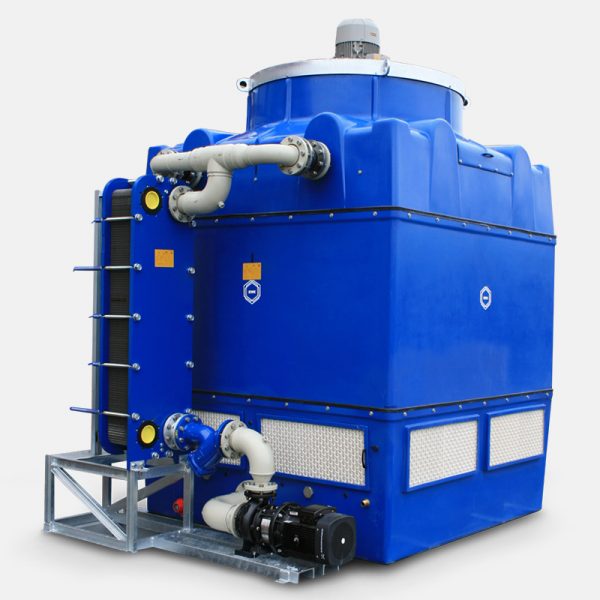

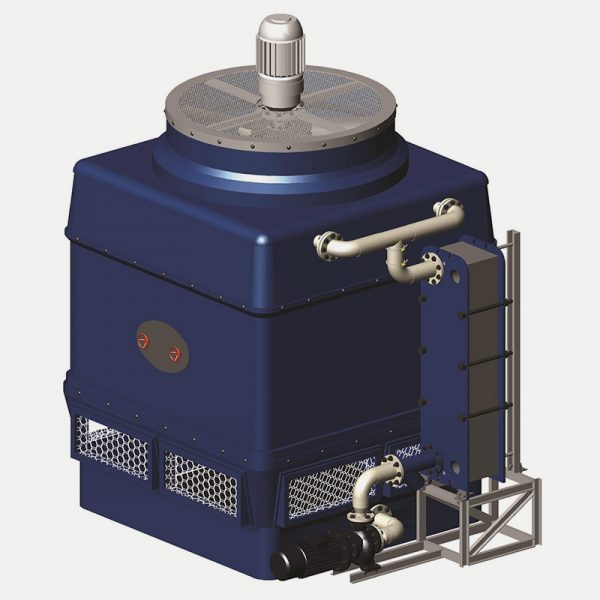

Torres EWK-I Amb Bescanviador de plaques

Principi de funcionament: Torres de circuit tancat

El fluid a refrigerar (generalment aigua) és circulat a través de les plaques de l’intercanviador de plaques, sense que hi hagi contacte directe amb l’ambient exterior, aconseguint així preservar el fluid de l’circuit primari de qualsevol brutícia o contaminació.

La calor es transmet des del fluid, a través de les parets de les plaques, cap a l’aigua que és contínuament ruixada sobre la bateria. El ventilador, situat a la part superior de la torre, aspira l’aire que és conduït a contra corrent de l’aigua, evaporant una petita quantitat de la mateixa, absorbint així la calor latent d’evaporació i descarregant en l’atmosfera. La resta de l’aigua és recirculada mitjançant una bomba que impulsa l’aigua des de la safata fins als polvoritzadors. (circuits secundaris).

Una petita quantitat de calor és transmesa a l’aire exterior per convecció, com si es tractés d’un aerorefrigerant.

Avantatges de la torre EWK-I respecte la torre tancada amb bateria de tubs

• Accés molt senzill a tots dos circuits per a neteges mecàniques, ja que el
• intercanviador està en la part externa.
• Plaques de l’intercanviador en AISI 316 en comptes del galvanitzat de la bateria.
• Major rendiment tèrmic de l’intercanviador de palcas respecte la bateria de tubs.
• Reparació de perforació en plaques molt senzilla canviant la placa perforada.
• Possibilitat d’ampliar Nº de plaques.

Equipament adicional EWK-I

• Silenciador
• Escales i plataforma d’accés al motor-ventilador.
• Interruptor de vibracions
• Control de nivell en bassa
• Winter Pack (Resistències i termòstats.)
• Equips complets per al tractament de l’aigua de l’circuit.
  Variadors de freqüència.

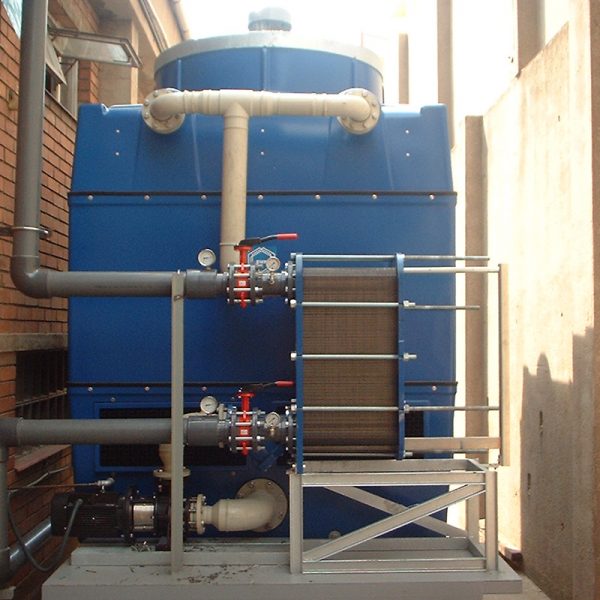

Torre tancada EWK-I

Torre tancada amb bateria de tubs
