Model EWK-C Circuit tancat

El fluid a refrigerar (generalment aigua) és circulat a través dels tubs de la bateria d’intercanvi, sense que existeixi contacte directe amb l’ambient exterior, aconseguint així preservar el fluid del circuit primari de qualsevol brutícia o contaminació.

Característiques Generales
  • Absència de corrosió
  • Enginyeria alemana
  • Transmissió directa (sense corretges ni politges)
  • Baix consum
  • Bateria Sulzer H.C.S (High Conductivity System)
  • Servei post-venda en 24h
Documentació

Manual d’operació i manteniment
Catàleg de producte
Nivells de soroll
Perduda de càrrega en toveres
Termòmetres humits Catalunya
Termòmetres humits Espanya

Software càlcul

Descripció

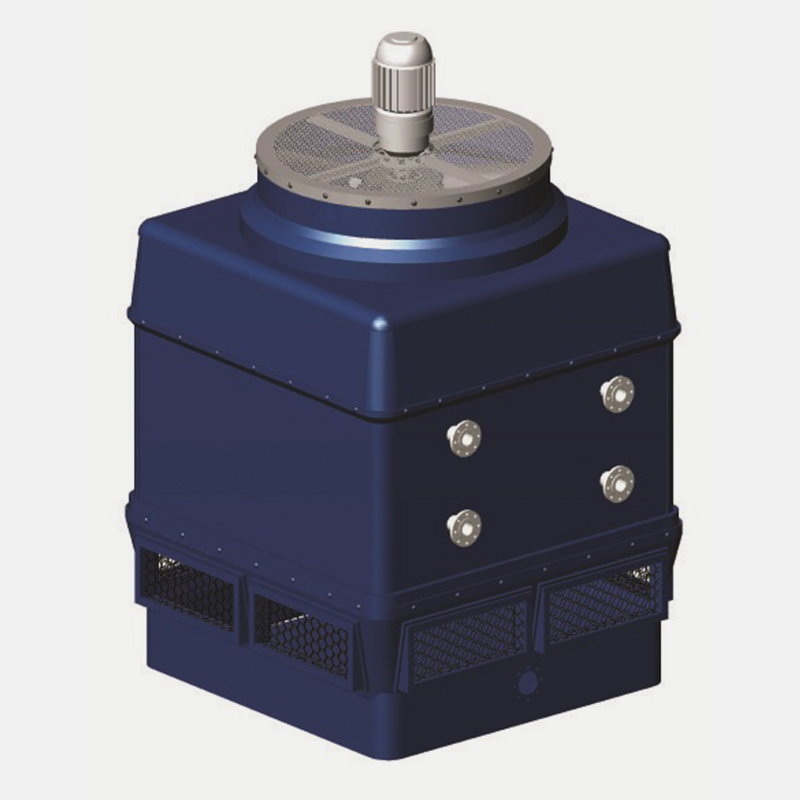

Model EWK-C Circuit tancat

Model EWK-C Circuit tancat. Torres de circuit tancat. Enginyeria alemana. Equips complets per al tractament d’aigua.

El fluid a refrigerar (generalment aigua) és circulat a través dels tubs de la bateria d’intercanvi, sense que existeixi contacte directe amb l’ambient exterior, aconseguint així preservar el fluid del circuit primari de qualsevol brutícia o contaminació.

Característiques Generales
  • Absència de corrosió
  • Enginyeria alemana
  • Transmissió directa (sense corretges ni politges)
  • Baix consum
  • Bateria Sulzer H.C.S (High Conductivity System)
  • Servei post-venda en 24h
Documentació

Manual d’operació i manteniment
Catàleg de producte
Nivells de soroll
Perduda de càrrega en toveres
Termòmetres humits Catalunya
Termòmetres humits Espanya

Software càlcul

PRINCIPI DE FUNCIONAMENT: TORRES DE CIRCUIT TANCAT

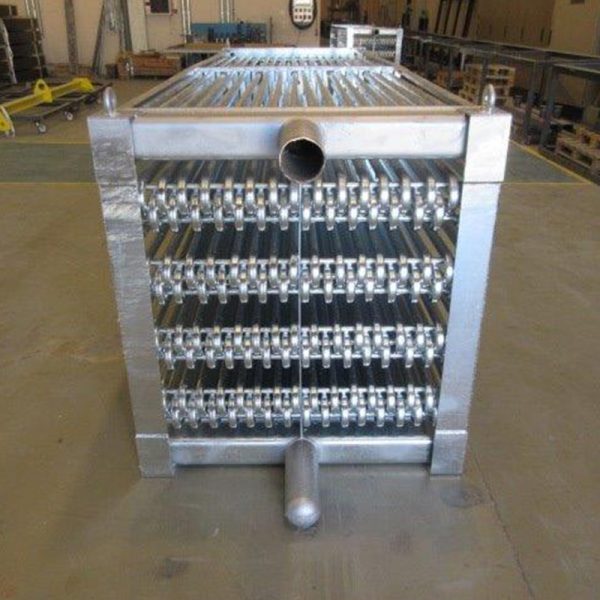

El fluid a refrigerar(generalment aigua) és circulat a través dels tubs de la bateria d’intercanvi, sense que existeixi contacte directe amb l’ambient exterior, aconseguint així preservar el fluid del circuit primari de qualsevol brutícia o contaminació. La calor es transmet des del fluid, a través de les parets dels tubs, cap a l’aigua que és contínuament ruixada sobre la bateria. El ventilador, situat a la part superior de la torre, aspira l’aire que és conduït a contra corrent de l’aigua, evaporant una petita quantitat de la mateixa, absorbint així la calor latent d’evaporació i descarregant en l’atmosfera. La resta de l’aigua és recirculada mitjançant una bomba que impulsa l’aigua des de la safata fins als polvoritzadors. (circuits secundaris). Una petita quantitat de calor és transmesa a l’aire exterior per convecció, com si es tractés d’un aerorefrigerant.

Equipament addicional EWK
  • Silenciador de descàrrega.
  • Escales i plataforma d’accés al motor-ventilador.
  • Interruptor de vibracions.
  • Control de nivell en safata.
  • Winter Pack (Resistències i termòstats)
  • Variador de freqüència
  • Equips complets per al tractament d’aigua
Característiques tècniques
Model *Dissipació
kw
Pes buit
kg
Pes servei
kg
Bomba Recirculació
kw
Potència ventilador
kw
Llarg
mm
Ample
mm
Alt
mm
Pla Dim. Pla
DWG
Car. Tècniques
EWK-C 144/2 26 650* 1190* 0.75 2.2 2125 1269 2525 seleccionar seleccionar [-]
EWK-C 144/3 52 750* 1250* 0.75 2.2 2125 1269 2825 seleccionar seleccionar [-]
EWK-C 144/4 73 900* 1440* 0.75 2.2 2125 1269 2825 seleccionar seleccionar [-]
EWK-C 225/3 99 1092 1789 0.75 3.0 2522 1557 2990 seleccionar seleccionar [-]
EWK-C 225/4 128 1262* 2024* 0.75 3.0 2522 1557 2990 seleccionar seleccionar [-]
EWK-C 225/5 165 1437 2264 0.75 3.0 2522 1557 3245 seleccionar seleccionar [-]
EWK-C 324/3 180 1466* 2368* 1.5 4.0 2895 1850 3425 seleccionar seleccionar [-]
EWK-C 324/4 203 1697 2695 1.5 4.0 2895 1850 3425 seleccionar seleccionar [-]
EWK-C 324/5 230 1929* 3024* 1.5 4.0 2895 1850 3710 seleccionar seleccionar [-]
EWK-C 441/3 218 1991* 3280* 2.2 5.5 3293 2150 3379 seleccionar seleccionar [-]
EWK-C 441/4 301 2291* 3776* 2.2 5.5 3293 2150 3379 seleccionar seleccionar [-]
EWK-C 441/5 383 2589* 4202* 2.2 7.5 3293 2150 3639 seleccionar seleccionar [-]
EWK-C 441/6 401 2889 4638 2.2 7.5 3293 2150 3869 seleccionar seleccionar [-]
EWK-C 680/3 383 3126* 6070* 4.0 7.5 3941 2319 4550 seleccionar seleccionar [-]
EWK-C 680/4 410 3593* 6743* 4.0 7.5 3941 2319 4820 seleccionar seleccionar [-]
EWK-C 680/5 450 4058 7415 4.0 7.5 3941 2319 4820 seleccionar seleccionar [-]
EWK-C 680/6 490 4525* 8090* 4.0 7.5 3941 2319 5050 seleccionar seleccionar [-]
EWK-C 900/3 492 3640* 7145* 4.0 11.0 4984 2020 4485 seleccionar seleccionar [-]
EWK-C 900/4 555 4189* 7946* 4.0 11.0 4984 2020 4485 seleccionar seleccionar [-]
EWK-C 900/5 559 4739* 8750* 4.0 11.0 4984 2020 4685 seleccionar seleccionar [-]
EWK-C 900/6 639 5290 9554 4.0 11.0 4984 2020 4885 seleccionar seleccionar [-]
EWK-C 1260/3 754 5757* 11453* 2×4.0 15.0 4285 3893 4770 seleccionar seleccionar [-]
EWK-C 1260/4 921 6586 12677 2×4.0 15.0 4285 3893 4770 seleccionar seleccionar [-]
EWK-C 1260/5 1109 7419* 13909* 2×4.0 15.0 4285 3893 4970 seleccionar seleccionar [-]
EWK-C 1260/6 1250 8251* 15138* 2×4.0 15.0 4285 3893 5125 seleccionar seleccionar [-]
EWK-C 1800/3 1046 7516* 16408* 2×4.0 22.0 5123 4300 4805 seleccionar seleccionar [-]
EWK-C 1800/4 1319 8622* 18022* 2×4.0 22.0 5123 4300 5065 seleccionar seleccionar [-]
EWK-C 1800/5 1486 9727* 19631* 2×4.0 22.0 5123 4300 5065 seleccionar seleccionar [-]
EWK-C 1800/6 1610 10832 21242 2×4.0 22.0 5123 4300 5225 seleccionar seleccionar [-]

* Potència dissipada en condiciones Següents: Tin: 35,0 ºC, Tout: 30,0 ºC, TWB: 24,0 ºC
