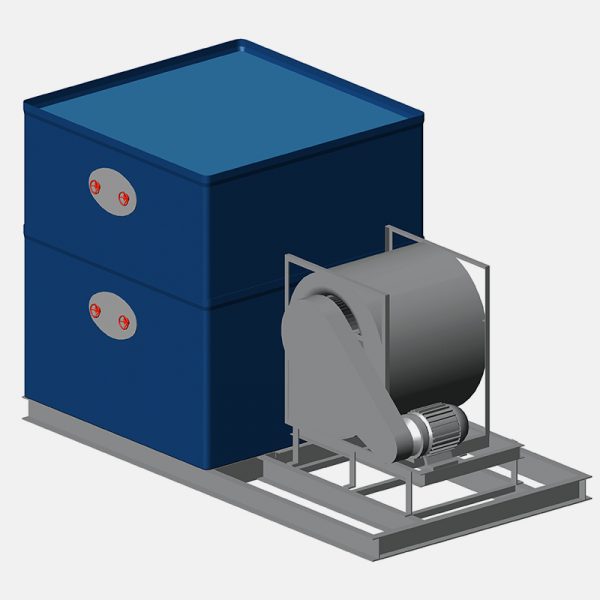

Model EWK-D Centrífuga

Torres de refrigeració compactes de circuit obert, pre-muntades en fàbrica. En aquest cas s’incorpora un ventilador centrífug i silenciadors en aspiració i impulsió per reduir a el màxim el nivell sonor.

Característiques generals
  • Molt baix nivell de soroll
  • Baixa silueta (Alçada reduïda)
  • Total aïllament de vibracions
  • Carcassa de polièster lliure de corrosió
  • Interns en materials plàstics
  • Modularitat
  • Bancada incorporada
  • Ventiladors amb protecció en pintura de pols epoxi
Documentació

Manual d’operació i manteniment
Catàleg de producte
Nivells de soroll
Pèrdua de càrrega en toveres
Termòmetres humits Catalunya
Termòmetres humits Espanya

Software càlcul

Descripció

Model EWK-D Centrífuga

Model EWK-D Centrífuga. Torres de refrigeració dissenyades per a refrigerar aigua assegurant un mínim cost de funcionament.

Torres de refrigeració compactes de circuit obert, pre-muntades en fàbrica. En aquest cas s’incorpora un ventilador centrífug i silenciadors en aspiració i impulsió per reduir a el màxim el nivell sonor.

Característiques generals
  • Molt baix nivell de soroll
  • Baixa silueta (Alçada reduïda)
  • Total aïllament de vibracions
  • Carcassa de polièster lliure de corrosió
  • Interns en materials plàstics
  • Modularitat
  • Bancada incorporada
  • Ventiladors amb protecció en pintura de pols epoxi
Documentació

Manual d’operació i manteniment
Catàleg de producte
Nivells de soroll
Pèrdua de càrrega en toveres
Termòmetres humits Catalunya
Termòmetres humits Espanya

Software càlcul

Principi de funcionament

Les torres de refrigeració són dispositius que posen en contacte una massa d’aire sec i fred en contracorrent amb una massa d’aigua escalfada per un procés industrial o de climatització. Una part de l’aigua s’evapora refredant la resta, dissipant en aquesta evaporació 597 kcal per litre. Així es produeix aigua freda que es retorna a l’procés per absorbir més calor i iniciar de nou el cicle. Els equips que apliquen en el seu funcionament el principi de refrigeració evaporativa tenen un paper fonamental en l’eficiència energètica dels processos industrials o climatització. La diferència entre la temperatura de refredament de l’aigua i la temperatura de bulb humit de determinar la mida de la torre, com menor sigui la diferència entre les dues, més gran superfície d’intercanvi necessitaríem. El límit ha de ser com a mínim de 3 o 4 ºC. A les torres obertes hi ha un contacte directe aire-aigua de refrigeració, el qual s’amplifica gràcies als farciments, que proporcionen una gran superfície d’intercanvi, millorant el rendiment i reduint la grandària de les màquines.

Equipament addicional EWK-D
  • Atenuadors de soroll per a entrada i sortida
  • Winter Pack (Resistències i termòstats)
  • Variador de freqüència
  • Equips per a tractament d’aigua
Característiques tècniques
Model *Dissipació
kw
Pes buit
kg
Pes servei
kg
Potència ventilador
kw
Llarg
mm
Ample
mm
Alt
mm
Pla Dim. Pla
DWG
Car. Tècniques
SENSE SILENCIADORS
EWK-D 225/2 349 718 1495 4,3 3191 1612 2470 seleccionar seleccionar [-]
EWK-D 225/3 360 718 1495 5,3 3191 1612 2470 seleccionar seleccionar [-]
EWK-D 225/4 379 718 1495 6,2 3191 1612 2470 seleccionar seleccionar [-]
EWK-D 324/2 490 1010 2135 5,3 3585 1896 2535 seleccionar seleccionar [-]
EWK-D 324/3 518 1010 2135 7.0 3585 1896 2535 seleccionar seleccionar [-]
EWK-D 324/4 546 1010 2135 8,5 3585 1896 2535 seleccionar seleccionar [-]
EWK-D 450/2 685 990* 2870* 7,1 4151 2209 2565 seleccionar seleccionar [-]
EWK-D 450/3 720 990* 2870* 9,4 4151 2209 2565 seleccionar seleccionar [-]
EWK-D 450/4 758 990* 2870* 11,4 4151 2209 2565 seleccionar seleccionar [-]
EWK-D 680/2 1035 1500* 4300* 10,3 5183 2369 2600 seleccionar seleccionar [-]
EWK-D 680/3 1088 1500* 4300* 13,6 5183 2369 2600 seleccionar seleccionar [-]
EWK-D 680/4 1146 1500* 4300* 16,4 5183 2369 2600 seleccionar seleccionar [-]
EWK-D 900/2 1275 2100* 5500* 12,9 6486 2092 2600 seleccionar seleccionar [-]
EWK-D 900/3 1392 2100* 5500* 17,2 6486 2092 2600 seleccionar seleccionar [-]
EWK-D 900/4 1517 2100* 5500* 20,6 6486 2092 2600 seleccionar seleccionar [-]
AMB SILENCIADORS
EWK-DA 225/2 349 1292 2069 4,4 4191 1612 3465 seleccionar seleccionar [-]
EWK-DA 225/3 360 1292 2069 5,9 4191 1612 3465 seleccionar seleccionar [-]
EWK-DA 225/4 379 1292 2069 7,3 4191 1612 3465 seleccionar seleccionar [-]
EWK-DA 324/2 490 1650 2775 5,9 4585 1896 3550 seleccionar seleccionar [-]
EWK-DA 324/3 518 1650 2775 8,0 4585 1896 3550 seleccionar seleccionar [-]
EWK-DA 324/4 546 1650 2775 9,9 4585 1896 3550 seleccionar seleccionar [-]
EWK-DA 450/2 685 2218 3736 7,9 5096 2209 3600 seleccionar seleccionar [-]
EWK-DA 450/3 720 2218 3736 10,7 5096 2209 3600 seleccionar seleccionar [-]
EWK-DA 450/4 758 1590 3580 13,0 5096 2209 3600 seleccionar seleccionar [-]
EWK-DA 680/2 1035 3157 5881 11,4 6178 2369 3890 seleccionar seleccionar [-]
EWK-DA 680/3 1088 3157 5881 15,4 6178 2369 3890 seleccionar seleccionar [-]
EWK-DA 680/4 1146 3157 5881 18,9 6178 2369 3890 seleccionar seleccionar [-]
EWK-DA 900/2 1275 3619 6833 14,5 7496 2092 3890 seleccionar seleccionar [-]
EWK-DA 900/3 1392 3619 6833 19,7 7496 2092 3890 seleccionar seleccionar [-]
EWK-DA 900/4 1517 3619 6833 24,5 7496 2092 3890 seleccionar seleccionar [-]

Potència dissipada en següents condicions: Tin: 35,0 °C, Tout: 30,0 °C, Twb: 24,0 °C
