Intercambiador en ESPIRAL

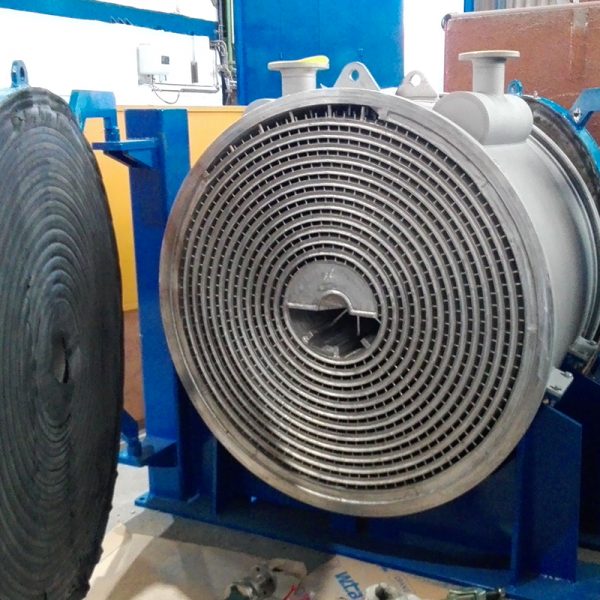

El Intercambiador espiral Sondex, es un intercambiador con dos canales estancos e independientes en espiral. El flujo de cada canal es en contracorriente respecto al otro canal, lo cual permite conseguir muy buenos acercamientos entre las temperaturas de cada circuito. El diseño de estos equipos permite trabajar con fluidos sucios y tener pasos completamente libres. Los intercambiadores espirales disponen de dos puertas para acceso a cada circuito en caso de ser necesarias limpiezas mecánicas.

Documentación

Descargar Catálogo
Descargar Manuales
Artículo revista FuturEnviro

Descripción

Intercambiador en ESPIRAL

Intercambiador en ESPIRAL. Intercambiadores de calor circulares con dos canales. Diseñado para fluidos exigentes de muy alta viscosidad.

Documentación

Descargar Catálogo
Descargar Manuales
Artículo revista FuturEnviro

JNEGRE - Intercambiador en ESPIRAL
Ventajas:
  • Gran capacidad 150m2/m2
  • Hasta 600 m2 en un único módulo
  • Presiones max. de 35 bar
  • Para temperaturas de hasta 450 ºC
  • Limpieza mecánica de los circuitos
  • Construcción según todos los códigos internacionales
  • Fabricación en acero al carbono, acero inoxidable, aleaciones de níquel, titanio.
  • Alto grado de turbulencia a baja velocidad (coeficiente de intercambio alto).
  • Circulación a contracorriente.
  • La suciedad se evacua gracias a la fuerza centrífuga, autolimpieza.
  • Excluido el riesgo de mezcla de fluidos.
  • Diseñado para fluidos exigentes de muy alta viscosidad.
  • Posibilidad de ejecutar Fluido Libre en uno o ambos lados.

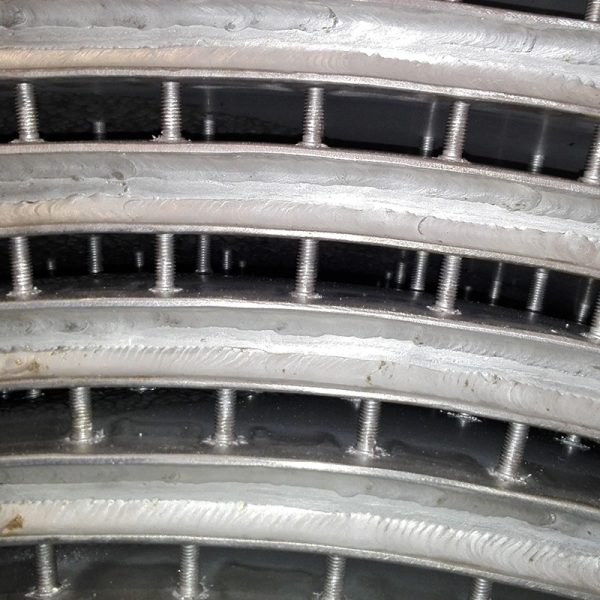

  • Diseñado con pernos espaciadores soldados para aumentar la turbulencia y la transmisión de calor.
  • Fácil acceso al área de transmisión de calor.
  • Fácil mantenimiento y limpieza sin necesidad de herramientas especiales.
  • Intercambiador de calor muy compacto – ahorrando una valiosa zona de producción.
Materiales:

304L – 316L – 316TI – 254 SMO – UB6 – 45N -C22 – C 2000 – C276…

Múltiples geometrías:

La geometría en espiral, con un solo canal para cada medio es muy adecuada para fluidos que tienden a provocar incrustaciones.

Aplicaciones:
  • Intercambiador de calor espiral para fangos
  • Intercambiador de calor espiral EDAR
  • Condensador Espiral en cabeza de columna
  • Intercambiador espiral mosto fermentación
  • Intercambiador espiral licor
  • Intercambiador espiral zumo
  • Intercambiador espiral fluidos con sólidos en suspensión
  • Intercambiador espiral vapor
