DATOS MÍNIMOS A RECOLECTAR PARA OFERTAR UN INTERCAMBIADOR SIMILAR A OTRO
Para ofertar un intercambiador con plenas garantías de rendimiento solo hay la opción de proveer los datos de trabajo: temperaturas caudales y perdidas de carga asumibles en ambos circuitos.
En caso de querer sustituir un intercambiador de forma urgente y no disponer de estos datos, se puede hacer una aproximación a partir de datos geométricos, pero en este caso no se puede dar una garantía de rendimiento. Esto es así porque los canales de las placas de una marca a otra no son iguales.
Para poder ofertar a partir de datos geométricos es necesarios saber:
- Material Placas:
- Material Juntas:
- Nº de placas:

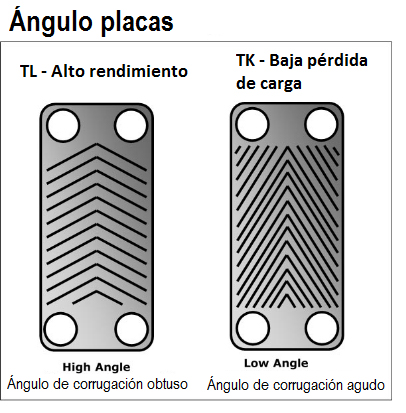

- Tipo de ángulo de placas:

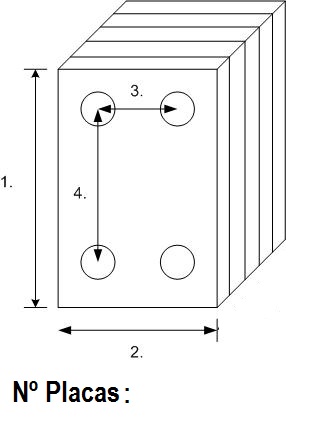

- Identificación del modelo de Intercambiador, en caso de ser modelos no identificables se necesitarían las medidas de placa especificadas en la imagen:
Es muy importante saber el ángulo de placa, ya que rendimiento térmico o perdida de carga se pueden ver altamente afectados en caso de no poner placas con el ángulo adecuado.
