Algunas conexiones disponibles

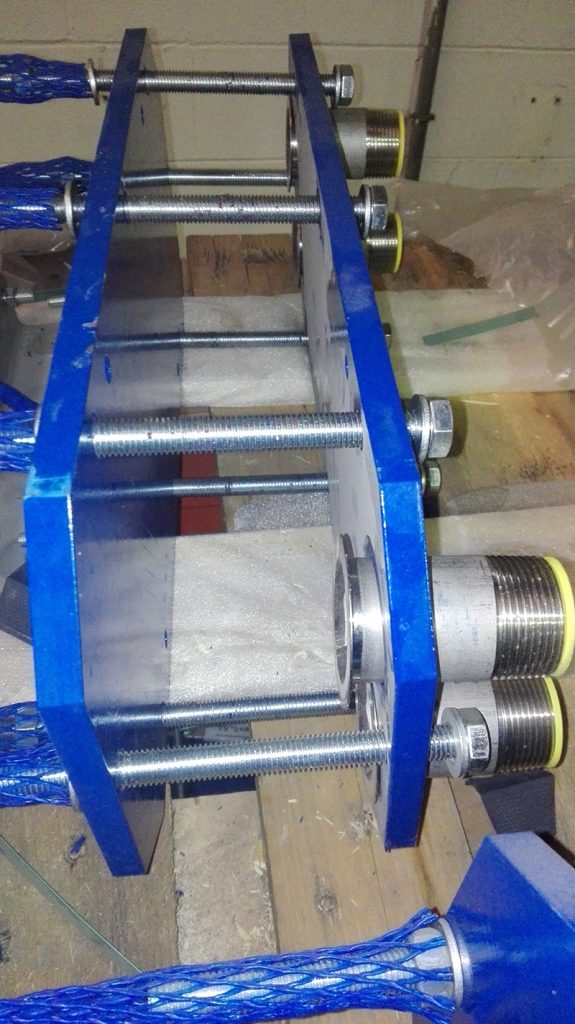

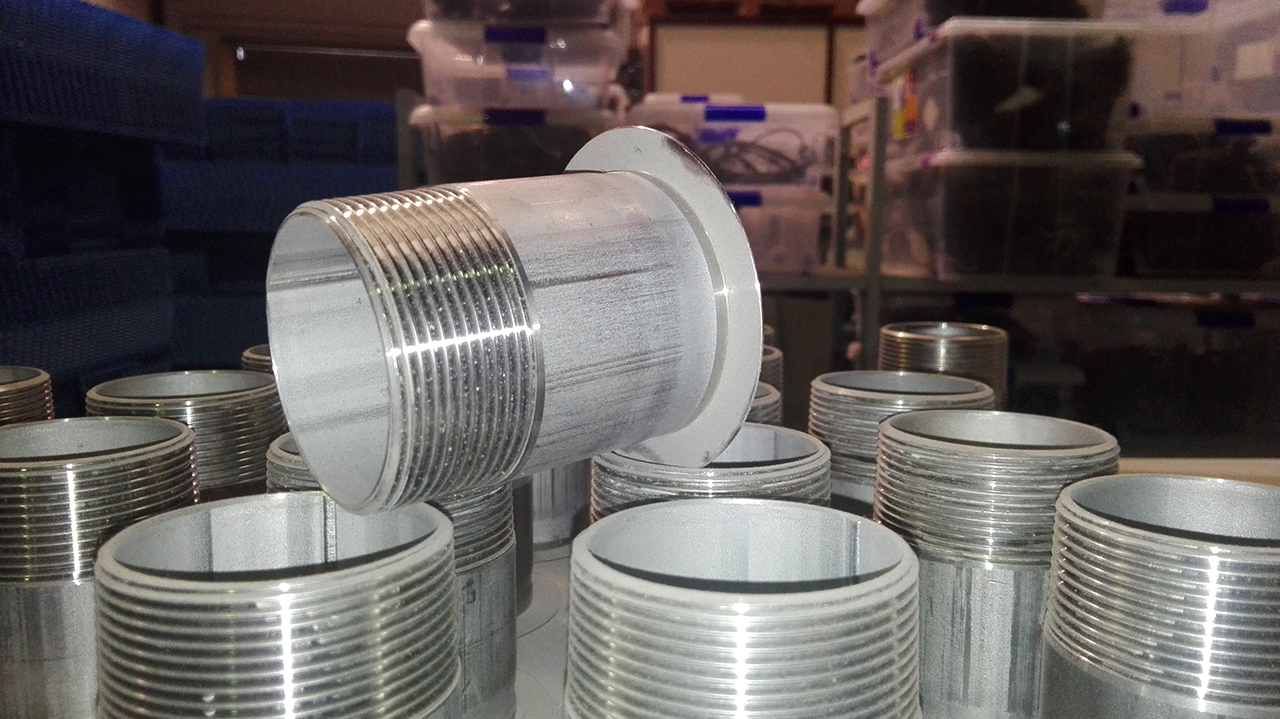

TUBO ROSCADO
Estas conexiones se utilizan en los modelos más pequeños.
Para evitar fugas es muy importante evitar que gire la conexión cuando esta se rosca a la tubería. Esta conexión va apoyada a la junta de la primera placa, y en caso que esta girara podría llegar a mover la junta produciendo fugas en la primera placa.
Es importante también verificar que las tuberías llegan bien alineadas y no se producen esfuerzos a las conexiones, sino con el tiempo pueden aparecer grietas y fugas en la primera placa.
Es importante también evitar exceso de vibraciones, si no con el tiempo puede aparecer grietas y fugas en la primera placa.
BRIDAS
Lo más habitual es que el intercambiador no lleve ni bridas ni contrabridas. El placón del intercambiador lleva ya los agujeros roscados para ensamblar la brida.

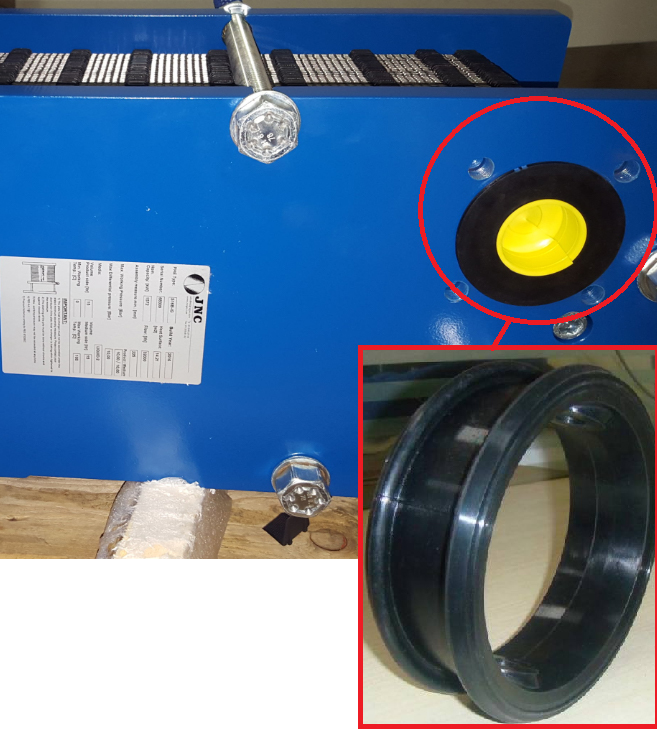

Para la protección del placón se dispone de varias opciones, las más utilizadas son los forros de goma o “ Rubberlinds o Rubber Liners” del mismo material que las juntas, Nitrilo, EPDM o Viton.

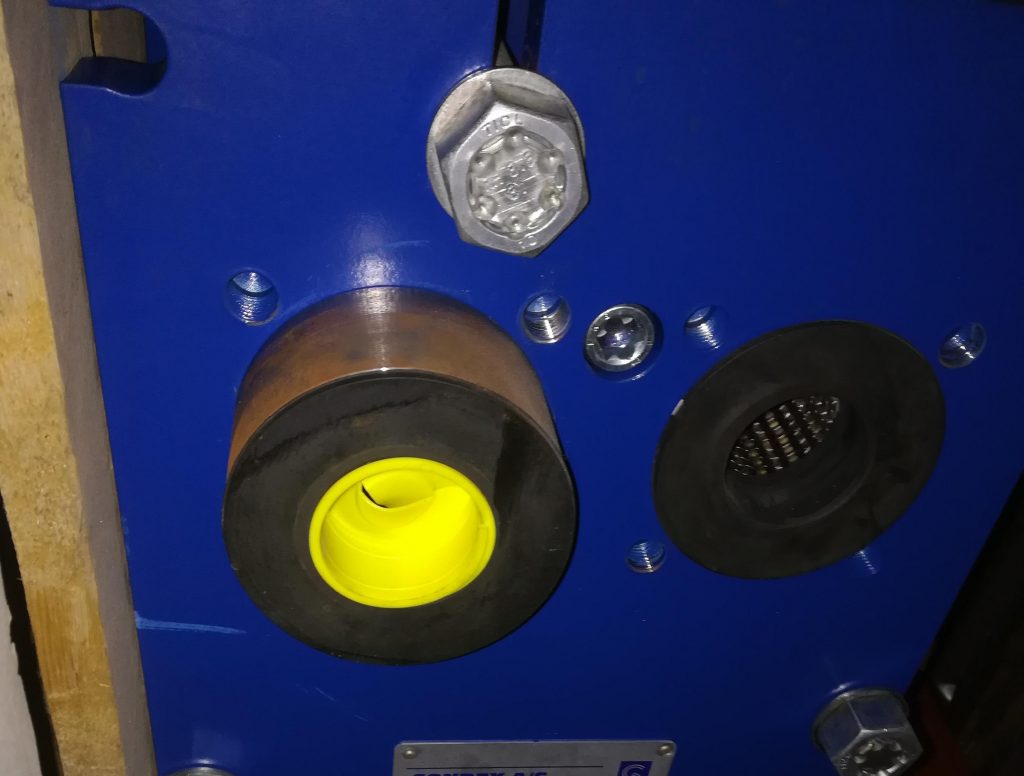

Foto conexión con Ruber Liner y extensión de conexión para evitar solapamiento de bridas.

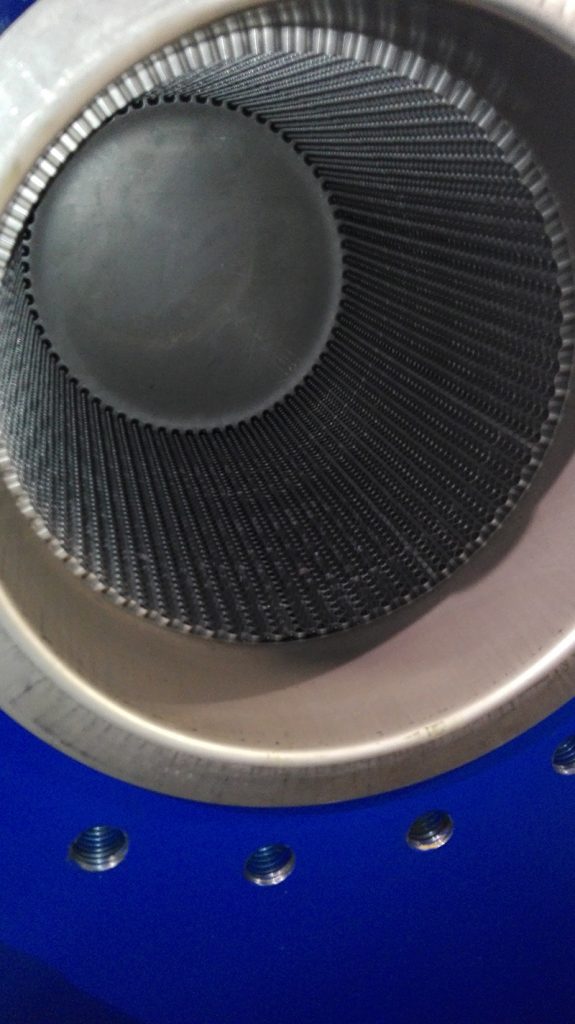

El forro protector del placón se puede hacer también con una protección de inoxidable o el mismo material de placas (Titanio, etc…).

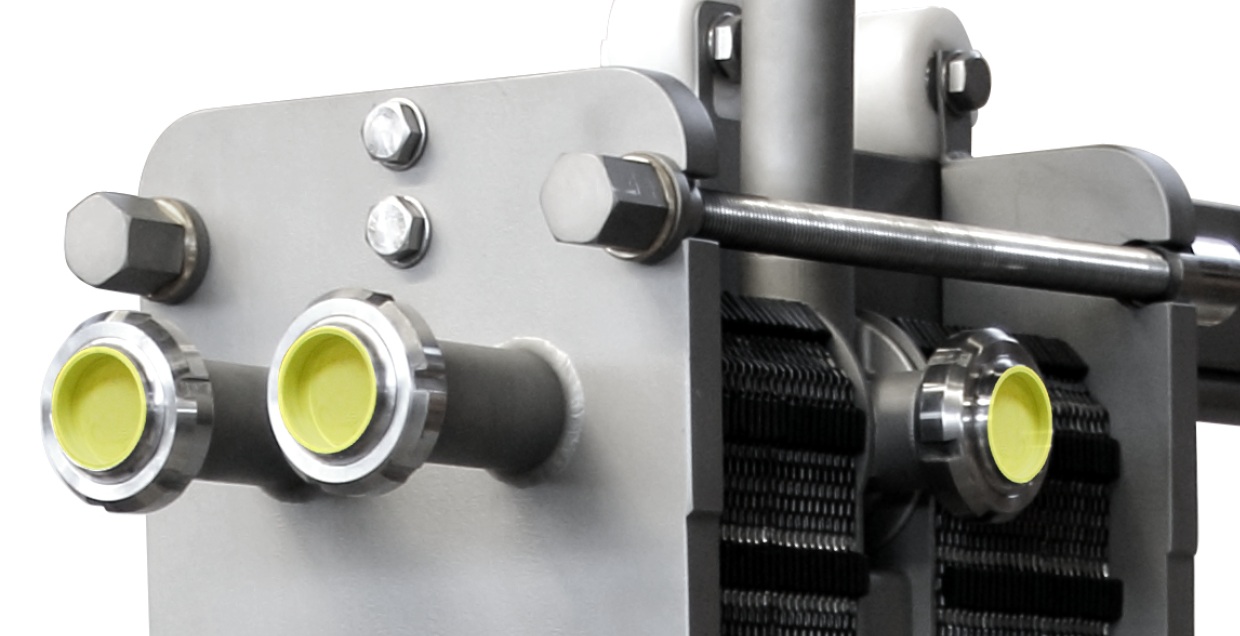

CONEXIÓN ALIMENTARIA
Disponibles:
- Dairy Union CLAMP
- Dairy Union DS
- Dairy Union RJT
- Dairy Union SMS
- Dairy Union DIN
