Enfriadoras Proceso Industrial de 2-400kW

Enfriadoras Proceso Industrial de 2-400kW, gama de enfriadoras de agua o chillers EKE, disponibles en JNegre. Descarga aquí el manual.

La gama de enfriadoras de agua o chillers EKE responden perfectamente a los requisitos generales para aplicaciones industriales, es decir, absoluta fiabilidad, la capacidad de gestionar cambios abruptos en la carga térmica y flexibilidad en la operación.

Documentación

Catálogo técnico
Manual
Tablas cálculo potencia
Stock disponible

JNEGRE - Enfriadoras Proceso Industrial de 2-400kW

De acuerdo con el Reglamento de la Comisión (UE) 2016/2281 que implementa la Directiva 2009/125 / CE » Diseño ecológico »

Estructura:
  • Total Resistencia a los agentes atmosféricos y a la corrosión. Base hecha de
    chapa de acero galvanizado, pintado al horno con polvos de poliuretano.
  • Equipado con robustos pies de apoyo que facilitan el manejo de la unidad y permiten una instalación sencilla y rápida. Marco hecho de perfiles de aluminio anodizado, con juntas en las esquinas de aleación de aluminio que garantizan una excelente resistencia mecánica y un peso reducido.
  • Paneles de acero galvanizado, con revestimiento exterior de plástico película (PVC). La fijación al marco de aluminio se realiza con acero inoxidable.
  • Tornillos de acero montados a ras de los paneles.
  • Carpintería interior en chapa de acero galvanizado. Bandeja de recogida de agua de lluvia, en caso de instalación exterior. Juntas de sellado instaladas en los bordes de los paneles.

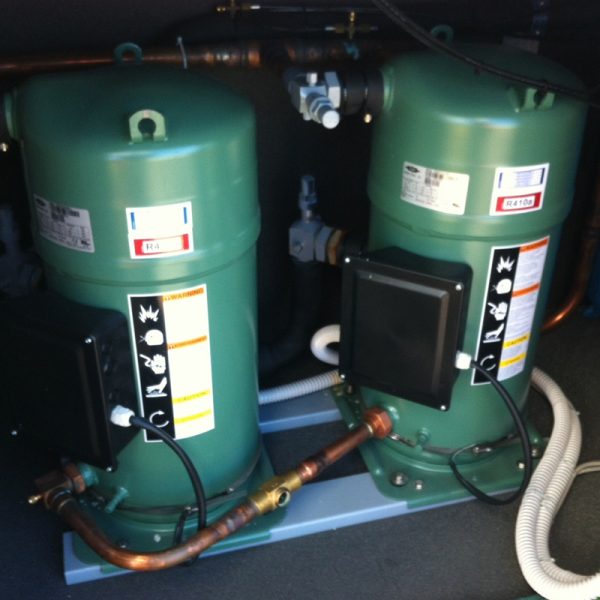

Compresor(es):

Última generación de Compresores Scroll herméticos con espirales orbitantes especialmente diseñados y optimizados para su uso con refrigerante R410A. Estos compresores, de última generación, proporciona un alto rendimiento energético. El motor eléctrico se enfría con gas refrigerante de succión y está protegido contra cualquier anomalía que conllevé sobrecalentamiento en el motor, sobrecorrientes en los distintos componentes eléctricos y protección contra temperaturas excesivas de descarga de gas. El compresor está completo con carga de aceite. Los compresores están montados sobre soportes de goma antivibratorios para reducir la vibración en la estructura. Estos compresores dan un nivel de ruido reducido, una corriente de entrada limitada y un MTBF alto (MTBF: promedio de tiempo entre dos averías). Los terminales eléctricos del motor se colocan en una caja específica con protección IP54.

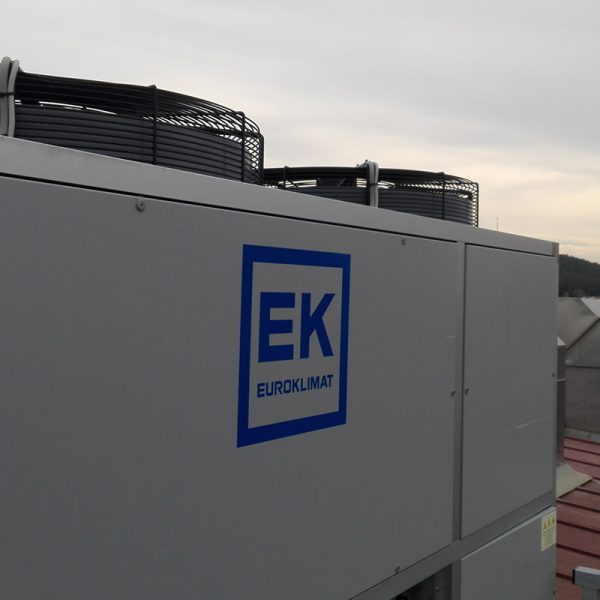

Ventilador(es):
  • AC (estándar): Ventiladores de flujo axial de baja velocidad instalados
    con rejilla protectora de prevención de accidentes. Motor acoplado directamente con protección térmica de corte. Carcasa aerodinámica y perfil de astas diseñado para el incremento de eficiencia y la disminución del nivel de ruido. Grado de protección IP 54.
  • EC (opcional): Ventiladores axiales Prémium con geometría de aspas biónicas y motores de rotor externo EC (EC: Electrónicamente conmutados) de alta eficiencia. Sellados con protección IP 54 y clase térmica THCL 155. La eficiencia del motor cumple con IE4.
Condensador:

Batería con tubo de cobre expansionados mecánicamente dentro de un paquete de aletas de aluminio. Baterías sobredimensionadas.

Evaporador
  • De tipo tubular inmerso en tanque de agua o de placas.
  • Evaporador tubular Inmerso patentado “No Frost”.
    • Formado por tubos de cobre cubierto por un tubo de plástico Inmerso en un tanque de acero al carbono con carcasa cubierta con material aislante anticondensación.
Circuito hidráulico

Tanque de agua, bomba centrifuga IE3 de 3 bar, válvulas by-pass, manómetro agua, presostato diferencial.

Circuito(s) frigorífico(s):

Presostatos HP/BP/Ventilador, filtro deshidratador, visualizador líquido. Manómetros HP/BP del modelo 201 al 602 y manómetro aceite a partir del modelo 251.

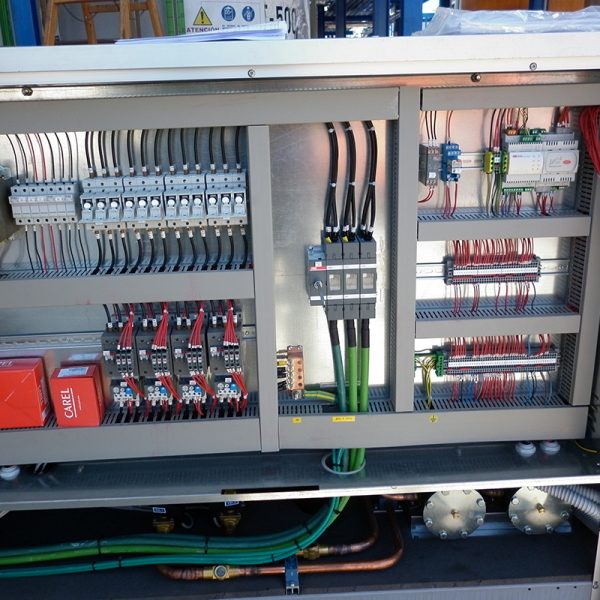

Cuadro eléctrico

Componentes de calidad según la norma EC 204-1/EN60204-1. Formado por contactores y térmicos para compresores, ventiladores y bomba.
Seccionador general y sistema de aperturas de puerta seguridad.

Regulación:

Microprocesador digital indicando las consignas y alarmas. Funciones Arranque/Parada a distancia e informe general de alarmas en standard. Disponible varios protocolos de comunicación remotos.

Evaporador tubular inmerso en tanque

JNEGRE - Enfriadoras Proceso Industrial de 2-400kW

Depósito evaporador EK

JNEGRE - Enfriadoras Proceso Industrial de 2-400kW

Despiece EK
